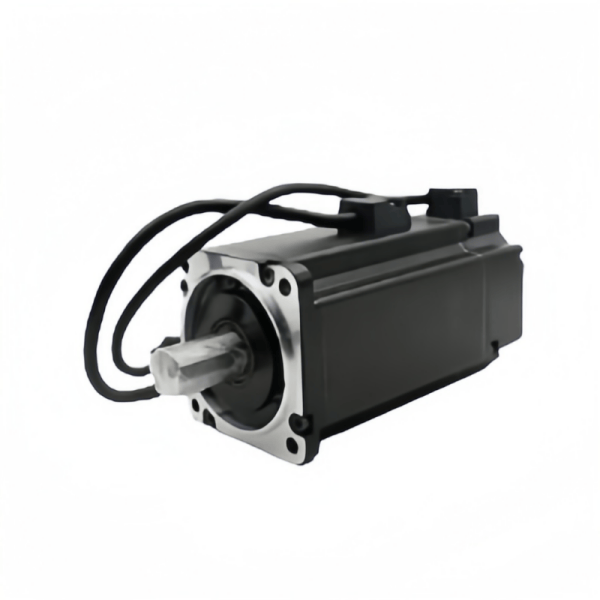

Yaskawa安川伺服電機SGM7A-02A7A61工作原理

Yaskawa安川伺服電機SGM7A-02A7A61的工作原理主要基于電機與伺服控制器的協同工作，通過精確控制電機的旋轉速度、位置和力矩等參數，實現高精度、高動態響應的運動控制。

電機結構

SGM7A-02A7A61電機采用永磁同步電機（PMSM）設計，其核心部件包括：

轉子：由永磁體、鐵芯和轉子軸組成。永磁體產生恒定的磁場，與定子繞組產生的旋轉磁場相互作用，產生電磁轉矩。鐵芯通常由硅鋼片疊加而成，以減少渦流損耗，并提供磁通的低阻抗路徑。轉子軸則連接轉子和負載，傳遞機械能。

定子：由定子鐵芯和定子繞組構成。定子鐵芯同樣采用硅鋼片疊壓而成，以減少鐵損和渦流損耗。定子繞組則采用高導電性的銅線或鋁線繞制而成，根據電機的相數和極數進行適當的布置。繞組的布置方式直接影響電機的電磁性能和效率。

編碼器：SGM7A-02A7A61電機通常配備高精度的編碼器，如24位絕對編碼器。編碼器能夠檢測電機的旋轉角度和位置，并將這些信息反饋給伺服控制器，以實現精確的位置控制。

伺服控制器工作原理

伺服控制器是SGM7A-02A7A61電機的核心控制部件，它通過以下方式實現對電機的精確控制：

信號輸入：伺服控制器接收來自上位機的控制指令，這些指令可以是脈沖信號或模擬電壓信號。

電機驅動：伺服控制器根據輸入的信號，通過控制算法計算出電機所需的電流和電壓，并將這些信號輸出給電機。電機在接收到這些信號后，會產生相應的電磁轉矩，從而驅動負載運動。

反饋調節：在電機運行過程中，編碼器會不斷檢測電機的旋轉角度和位置，并將這些信息反饋給伺服控制器。伺服控制器會根據反饋信息，通過反饋環路（包括位置環、速度環和電流環）對電機的輸出進行調整，以確保電機能夠精確地跟蹤控制指令。

技術特性

高精度控制：得益于高分辨率編碼器和先進的控制算法，SGM7A-02A7A61電機能夠實現高精度的位置、速度和力矩控制。

高動態響應：該電機具有低慣量設計，能夠快速響應控制指令的變化，實現高速、高精度的運動控制。

智能控制算法：伺服控制器采用先進的控制算法，如矢量控制算法，能夠實現對電機速度、位置和力矩的精確控制。

多種通信接口：SGM7A-02A7A61電機支持多種通信接口，如MECHATROLINK-Ⅱ、EtherCAT等，方便與上位機或控制系統集成。
